CASOS DE REDES LAN
Para este pagina, desarrollamos distintos casos en donde se requiere diseñar un espacio que se usara como un centro de computo, o en su defecto tendrá una red lan, a continuación se encuentran 5 casos con sus respectiva información.
CASO 1
El primero, consiste en en un espacio determinado, en donde se buscaba generar varias opciones para el acomodo de distintos numeros de equipos de computo
PROPUESTA 1

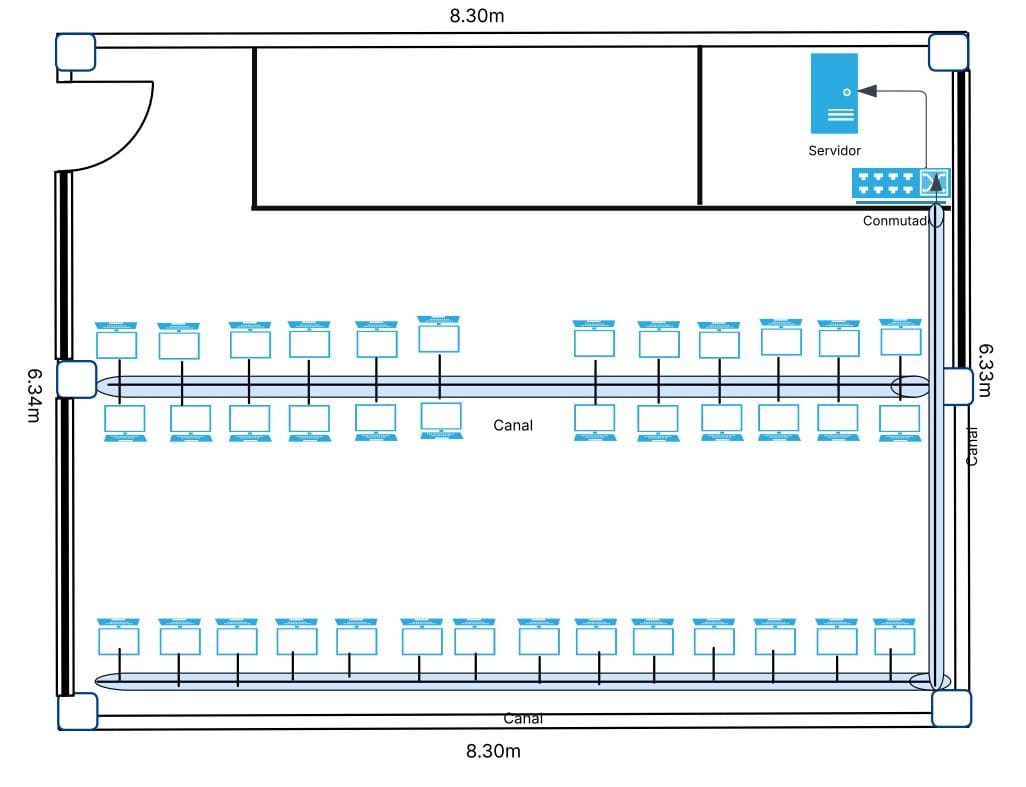

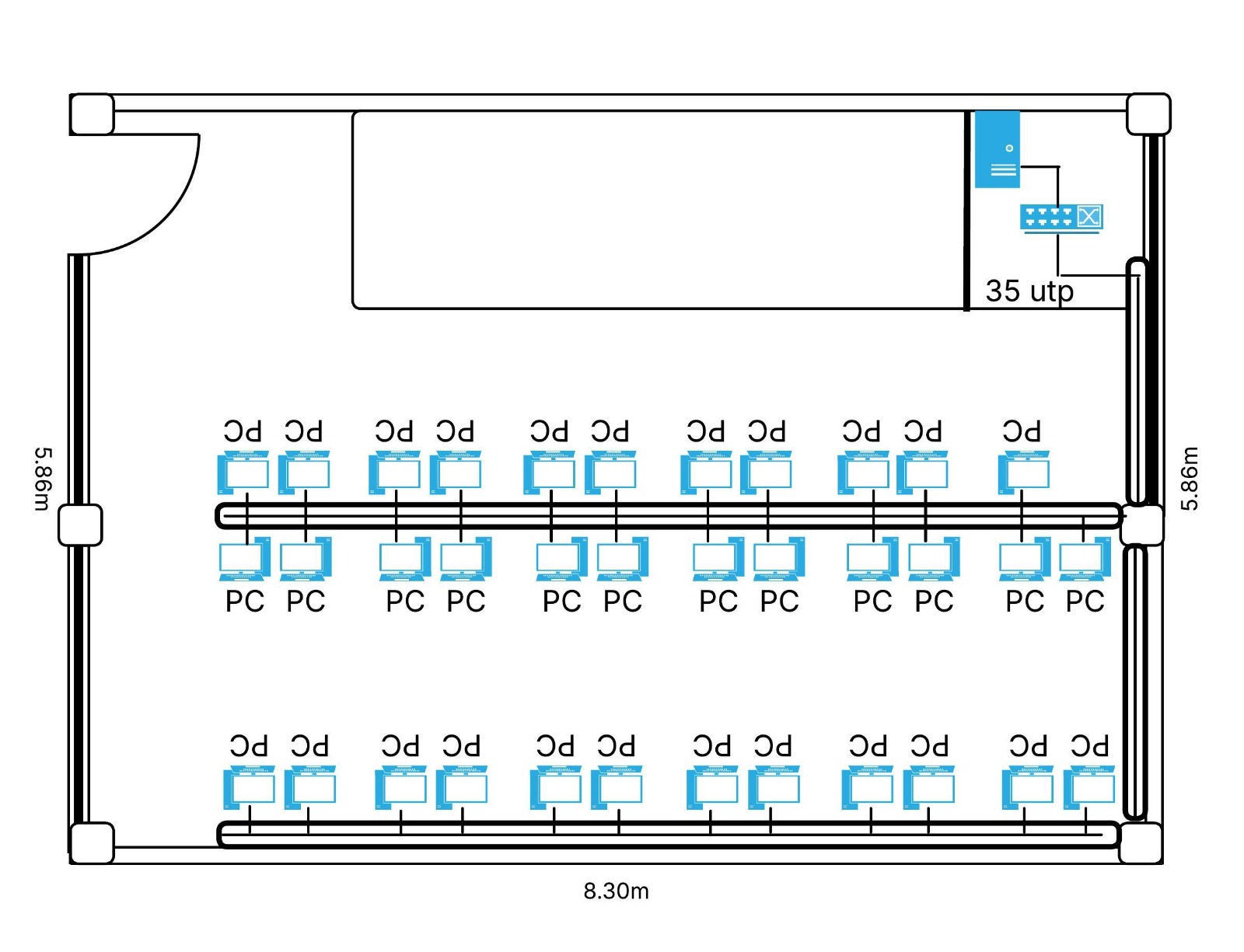

El mapa físico muestra la distribución real del centro de cómputo dentro del aula. Incluye la ubicación exacta de cada computadora, las canaletas, las mesas de trabajo, el rack de comunicaciones y el punto donde se concentran los 35 cables UTP. Este plano permite visualizar la distancia aproximada del cableado, la organización del mobiliario y el trayecto que siguen los cables desde cada equipo hasta el rack, asegurando una instalación ordenada y eficiente.
Por otro lado, el mapa lógico representa cómo se conectan los dispositivos a nivel de red. En él se aprecia la cantidad de equipos, su numeración, el esquema de direccionamiento IP, la asignación del switch y el flujo general de la comunicación dentro del aula. Este diagrama facilita entender la estructura interna de la red, cómo se agrupan los nodos, y cómo se gestiona el tráfico para garantizar conectividad estable.
OPCION 2

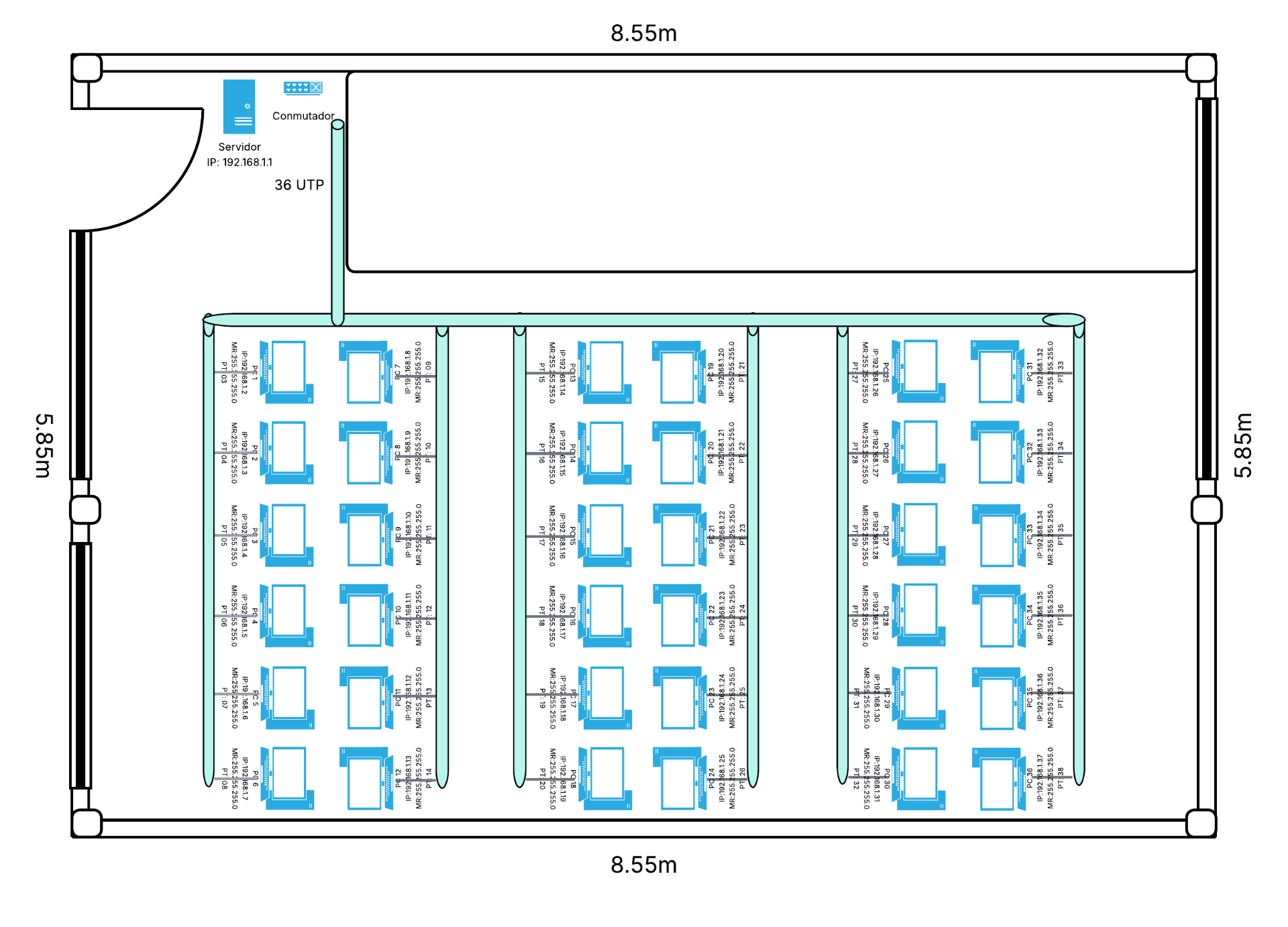

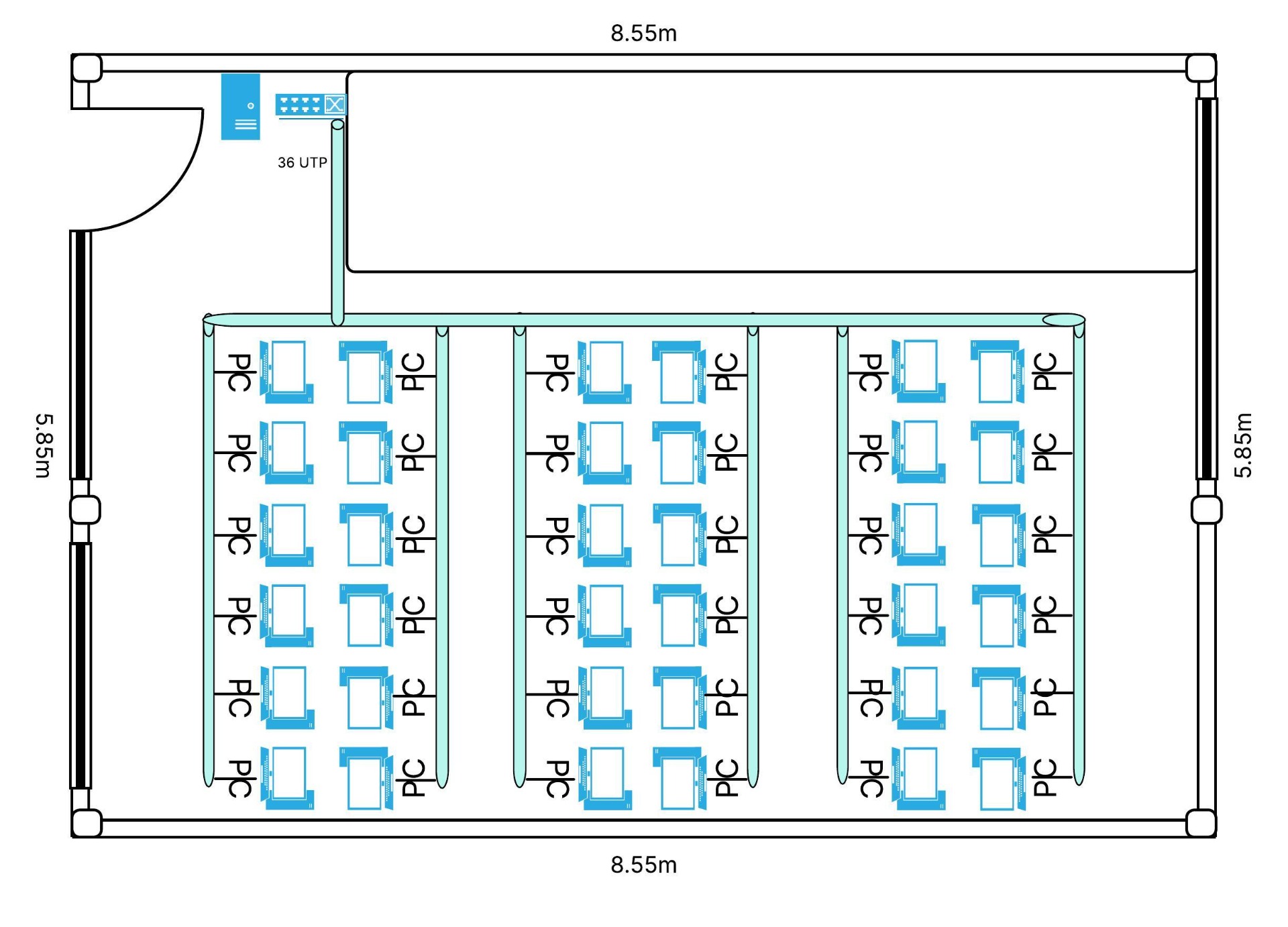

El mapa físico muestra la distribución real del aula, incluyendo la posición de las computadoras, las canaletas de cableado, las filas de mesas y el área donde se encuentra el servidor, el switch y el rack principal. También se indica la cantidad total de cables UTP —36 en este caso— y el recorrido que sigue el cableado desde cada equipo hasta el punto de concentración. Esta vista permite planificar el montaje, calcular las longitudes necesarias y garantizar que la instalación sea ordenada y segura.
El mapa lógico complementa esta representación mostrando cómo se conectan los equipos dentro de la red. Incluye el servidor con su dirección IP, la numeración de cada equipo, el agrupamiento de las estaciones por filas y la forma en que todas ellas se comunican a través del switch. Gracias a este diagrama es posible entender la estructura interna, la topología aplicada y la manera en que se distribuye el tráfico de datos.
PROPUESTA 3
El mapa lógico complementa esta representación mostrando cómo se conectan los equipos dentro de la red. Incluye el servidor con su dirección IP, la numeración de cada equipo, el agrupamiento de las estaciones por filas y la forma en que todas ellas se comunican a través del switch. Gracias a este diagrama es posible entender la estructura interna, la topología aplicada y la manera en que se distribuye el tráfico de datos.
PROPUESTA 4

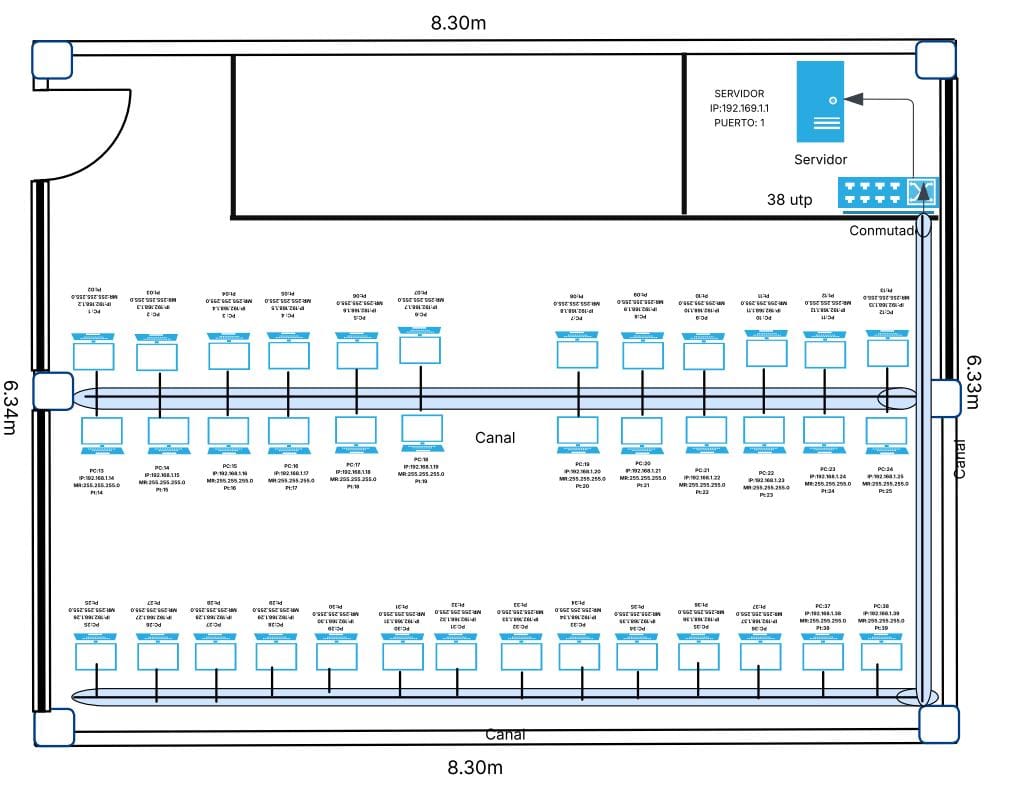

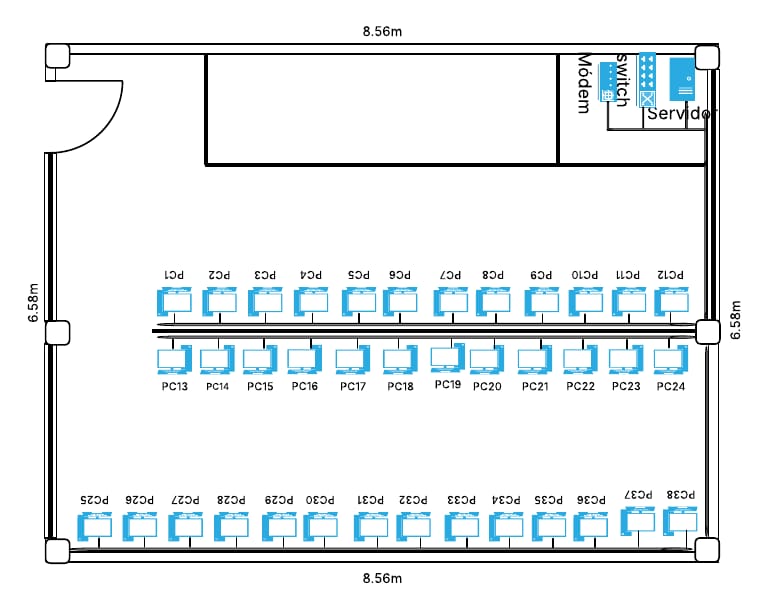

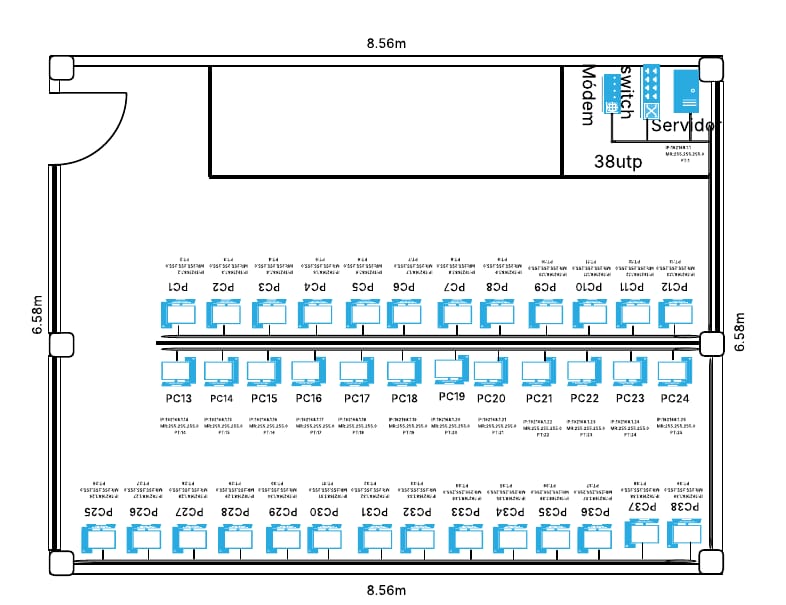

El mapa físico muestra la distribución real del aula, incluyendo la posición de las computadoras, las canaletas de cableado, las filas de mesas y el área donde se encuentra el servidor, el switch y el rack principal. También se indica la cantidad total de cables UTP —38 en este caso— y el recorrido que sigue el cableado desde cada equipo hasta el punto de concentración. Esta vista permite planificar el montaje, calcular las longitudes necesarias y garantizar que la instalación sea ordenada y segura.
Propuesta 5
El mapa lógico complementa esta representación mostrando cómo se conectan los equipos dentro de la red. Incluye el servidor con su dirección IP, la numeración de cada equipo, el agrupamiento de las estaciones por filas y la forma en que todas ellas se comunican a través del switch. Gracias a este diagrama es posible entender la estructura interna, la topología aplicada y la manera en que se distribuye el tráfico de datos.
EN LOS SIGUIENTES CASOS, SE ANEXAN UNICAMNETE UNA PROPUESTA, DE IGUAL FORMA CON SU RESPECTIVA INFORMACIÓN
CASO 2
Para el segundo se desea instalar una red en para la sala de docentes la cual cuenta con 12 mesas
VIDEO DEL FUNCIONAMIENTO DE LA RED
CASO 3
Se desea instalar una red en la papelería "Lapicito" para lo que necesitan 6 computadoras en la red para el sistema de cobro.
VIDEO DEL FUNCIONAMIENTO DE LA RED
CASO 4
Se desea instalar una red para un negocio de cibercafé
CASO 5
Se desea instalar una red para una agencia de viajes
